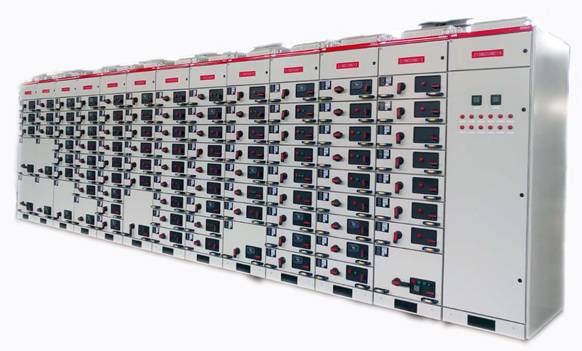

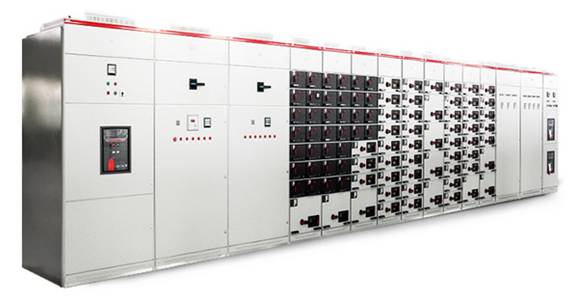

MNS2.0型低壓抽出式開關柜

點擊：

MNS2.0型低壓抽出式開關柜（以下稱開關柜）是我公司采用了瑞士ABB公司得MNS系列低壓開關柜技術并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備

。該產品均由標準化的

、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置

，使用戶在使用時更安全

、更可靠

。本開關柜適用于交流50（60）HZ

、額定絕緣電壓和工作電壓為380（400）V、660v

、額定電流6300A及以下三相五線制的電力供電系統

，可用于發電廠、變電所

、工礦企業

、大樓賓館

、機場

、碼頭以及廣播電視等通信中心

，作為發電、輸配電

、電能轉換及對電能消耗設備的控制

，并通過電容補償對其主母線進行無功補償。

詳情

一.概述

MNS2.0型低壓抽出式開關柜（以下稱開關柜）是我公司采用了瑞士ABB公司得MNS系列低壓開關柜技術并加以綜合改進后開發的

，是目前國內較先進的低壓抽出式開關設備

。該產品均由標準化的、成系列的模塊組成

，并且抽屜具有可靠的機械聯鎖裝置

，使用戶在使用時更安全、更可靠

。

本開關柜適用于交流50（60）HZ

、額定絕緣電壓和工作電壓為380（400）V、660v

、額定電流6300A及以下三相五線制的電力供電系統

，可用于發電廠、變電所

、工礦企業

、大樓賓館、機場

、碼頭以及廣播電視等通信中心

，作為發電、輸配電

、電能轉換及對電能消耗設備的控制

，并通過電容補償對其主母線進行無功補償。

二.先進的MNS2.0的最新特點

1.上通風門

、電纜室門和后門

，轉動部分由暗鉸鏈改為明鉸鏈，這使得門轉動平穩

，轉動角度更大

，同時也比以前要美觀，整體效果更加協調

。

2.改進前

，一次轉接件與塑料功能件直接相連。假如發生特殊故障

，導致一次轉件燒毀

，這樣會給現場的維修帶來較大的困難，更換時間較長

。而改進后

，由于一次轉件改為獨立安裝維修方便，減少了停電時間

，經濟效果顯著

。

3.MCC柜的一次電纜出線方便更加靈活。相比以前

，除了保留原有的側出和后出的方案

，更增加了同時側出和后出的混合方案，極大的方便了用戶

。

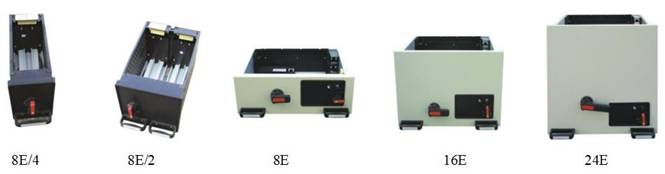

4.8E

、16E和24E單元抽屜內的一次電聯的規格可以根據回路的實際電流大小選擇電纜，這有利于用戶現場的維修和更改

。

5.改進后

，后出線方案的后門結構與以前相比，對中立柱進行了重新優化

，從而增加了出線電纜的空間

，便于用戶維修。

6.改進后

，后出線方案的二次接插件由側面位置改到后隔板位置

。這樣，不但減少了二次電纜到端子的距離

，而且避免了因現場柜子并柜后無法維修的問題

。（600mm寬后出線方案容易產生）。

7.可翻門式頂蓋

，安裝方便

，省力省時

。

三.使用條件

1.周圍空氣溫度不高于+40℃，不低于-5℃

，而且24h內其平均溫度不高于+35℃

。

2.周圍空氣相對于濕度在最高溫度為+40℃時不超過50%，在較低溫度時有較大的相對濕度

，如+20℃時為90%

，但考慮到由于溫度的變化有可能會偶然產生適度的凝露。

3.戶內使用時

，使用地點的海拔高度不超過2000m

。

　 4.應安裝在無劇烈震動和沖擊，以及不使電器元件受到腐蝕的場所

。

四.使用條件

標準及技術規范	GB7251.11997(IEC60439-1:1999,IDT)低壓成套開關設備和控制設備（TTA)
標準及技術規范	JB/T9661-1999低壓抽出式開關成套設備
過電壓類別	IV III
污染等級	3
額定工作電壓（Ue)(v)	380(660)
額定絕緣電壓(Ui)(V)	660(1000)
額定頻率（HZ）	50(60)
水平母線	銅母線
額定電流	6300A 5000A 4000A 3150A 2500A 2000A 630A
額定峰值耐受電流( kA)	105,140,176.(0.1s 最大值)
額定短時耐受電流(kA)	50,65,80 (1s 有效值)

MNS2.0型低壓抽出式開關柜

垂直母線	銅母線
額定最大工作電流	≤1250A
額定短時耐受電流	50kA
額定峰值耐受電流	105kA
外殼防護等級	lP30 1P40 (特殊說明)
